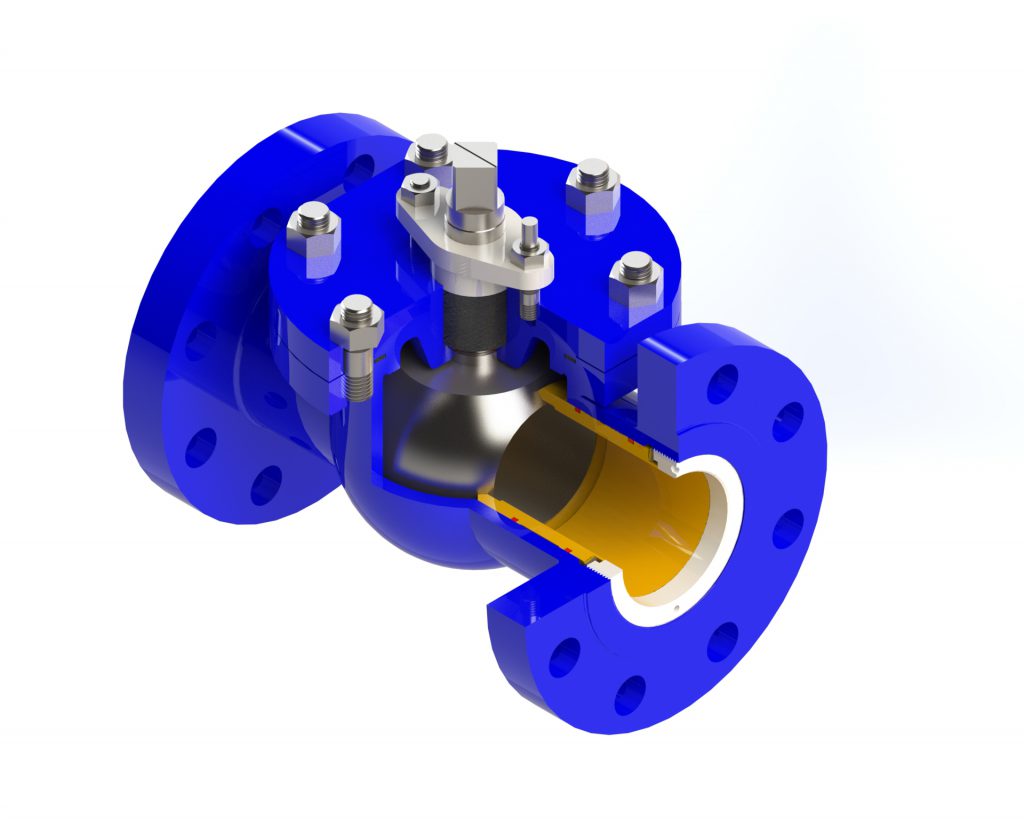

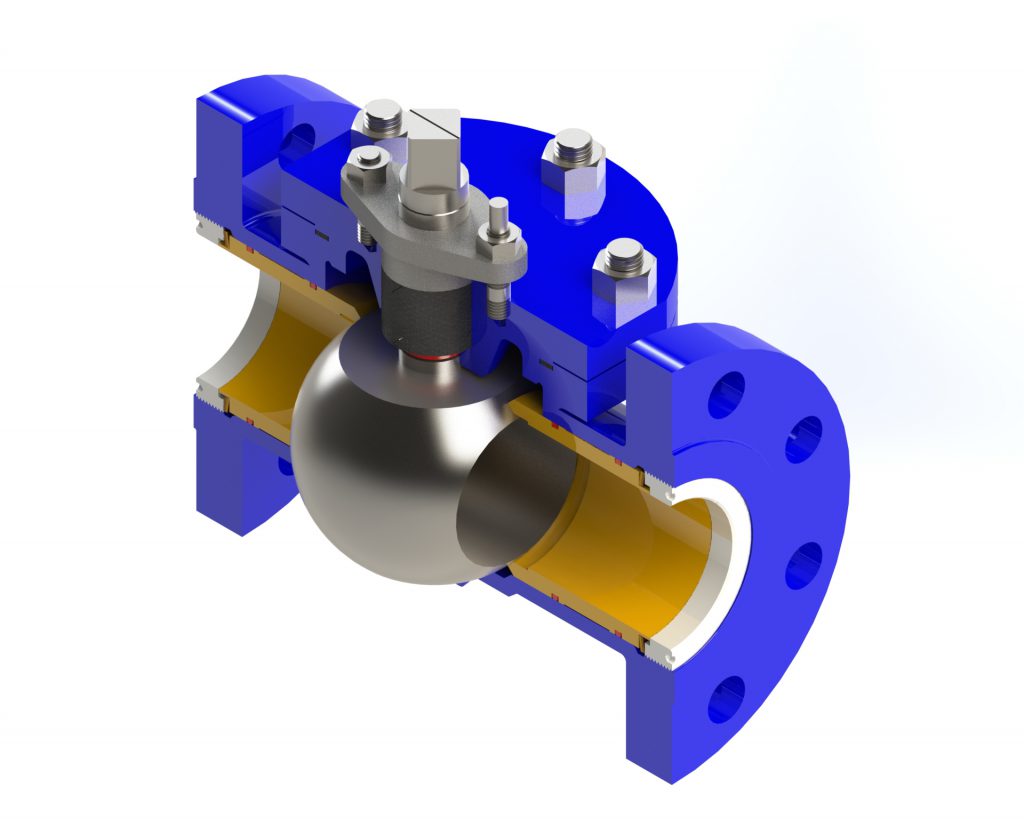

ON-OFF用 二通球阀
102F
- 金属硬密封
- 二通阀
NBV成立以来最初的结构,具有双向密封性(双向加压型)。
可以调整碟簧的弹力,在多种条件下都能稳定运行。
适用于高磨损性的粉体・浆体等软密封阀门很难对应的工况。
尺寸图
![](https://www.nbv.co.jp/chinese/mgr/wp-content/uploads/2021/02/102F寸法図.jpg)
口径 Nominal diameter | φd | L | H | |||||
10K、 20K | CL150、 CL300 | 10K、 CL150 | 20K | CL300 | 10K、 CL150 | 20K、 CL300 |
||
15A | 1/2B | 15 | 10 | 120 | 85 | |||
20A | 3/4B | 20 | 16 | 140 | 95 | |||
25A | 1B | 25 | 160 | 105 | ||||
40A | 1·1/2B | 38 | 190 | 125 | ||||
50A | 2B | 48 | 200 | 216 | 132 | |||
65A | 2·1/2B | 65 | 220 | 241 | 270 | 152 | ||
80A | 3B | 73 | 240 | 283 | 162 | |||
100A | 4B | 90 | 290 | 356 | 200 | |||
125A | 5B | 110 | 360 | 381 | 230 | |||
150A | 6B | 130 | 410 | 445 | 276 | 300 | ||
200A | 8B | 170 | 500 | 559 | 315 | 350 |
使用范围
ON-OFF阀,双向密封型
阀体材质:铸铁、普通铸钢、不锈钢铸钢、钛材等
使用温度:200℃以下
制作范围
15A~500A
根据等级要求制作范围有所不同,敬请垂询。
用途业绩
石油精炼;喷吹煤粉装置(PCI);炉渣处理设备;水泥制造设备;陶瓷器原料处理设备;纸浆蒸煮器用;锅炉燃烧设备;糕点设备;煤炭液化、气化设备等
